電源類型：便裝式電源模塊
規格型號：ZXA10GA-220S3.3

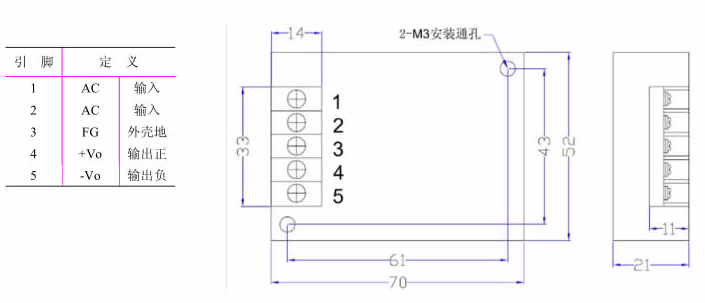

電源尺寸：70mmx52mmx21mm
輸入電壓：85V-265V或120-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：10-30W
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱220V | 165 | 220 | 265 | Vac | |
| 寬輸入范圍 | 85 | 220 | 265 | |||
| 輸入頻率 | 47 | 50 | 440 | Hz |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | ||
| 輸出電壓精度 | Vo1 | ±0.5% | ±1.0% | Vonom | ||||
| Vo2 | ±2.0% | ±3.0% | ||||||
| 源效應 | 滿載，輸入低端～高端 | Vo1 | ±0.2% | ±0.5% | Vonom | 滿載 | ||
| Vo2 | ±1.0% | ±2.0% | ||||||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2 | ±3.0% | ±5.0% | ||||||
| 負載瞬態響應 | 25%負載階躍 過沖幅度 | ±4.0% | Vonom | |||||
| 過沖恢復時間 | 200 | μS | ||||||
| 啟動時間 | 輸入低端～高端 | 10 | Ms | |||||
| 輸出紋波與噪聲 | 20MHz BW,滿載 ，標稱輸入電壓 | Vo≤5V | 75 | mV | 同軸電纜測試法 峰峰值 |
|||
| Vo≥24V | 200 | |||||||
| 其它 | 120 | |||||||
| 輸出短路保護 | 截止型，自恢復 | |||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.02% | /℃ | |||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 隔離電壓 | 輸入、輸出之間 | 1000 | Vac | ||||
| 輸入與殼之間 | 1000 | ||||||
| 輸出與殼之間 | 500 | ||||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 100 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作殼溫 | 自由空氣對流,不降額 | 工業級 | -25 | 85 | ℃ | 滿載 |
|
| 軍品級 | -40 | 95 | ℃ | ||||
| 航天級 | -55 | 105 | ℃ | ||||
| 工作環境溫度 | 自由空氣對流,不降額 | 工業級 | -25 | 55 | ℃ | 滿載 |
|
| 軍品級 | -40 | 70 | ℃ | ||||
| 航天級 | -55 | 85 | ℃ | ||||
| 存儲溫度 | 工業級 | -40 | 105 | ℃ | |||
| 軍品級 | -50 | 125 | ℃ | ||||
| 航天級 | -55 | 125 | ℃ | ||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 型號 | 輸入電壓范圍(Vac) | 輸入電壓范圍(Vdc) | 標稱輸出電壓(Vdc) | 標稱輸出電流(A) | 輸出功率（W） | 效率(%) |
| ZXA10GA-220S3.3 | 165～265 85～265 |
200～375 120～375 |
3.3 | 3.00 | 10 | 80 |
| ZXA10GA-220S05 | 5 | 2.00 | 10 | 78 | ||
| ZXA20GA-220S09 | 9 | 2.22 | 20 | 80 | ||
| ZXA20GA-220S12 | 12 | 1.67 | 20 | 82 | ||
| ZXA20GA-220S15 | 15 | 1.33 | 20 | 82 | ||
| ZXA20GA-220S18 | 18 | 1.11 | 20 | 85 | ||
| ZXA30GA-220S3.3 | 3.3 | 6.00 | 30 | 75 | ||
| ZXA30GA-220S05 | 5 | 6.00 | 30 | 78 | ||
| ZXA30GA-220S09 | 9 | 3.00 | 30 | 80 | ||
| ZXA30GA-220S18 | 18 | 1.66 | 30 | 85 | ||
| ZXA30GA-220S24 | 24 | 1.25 | 30 | 78 | ||
| ZXA30GA-220S28 | 28 | 1.07 | 30 | 80 | ||
| ZXA30GA-220S48 | 48 | 0.625 | 30 | 82 | ||
| ZXA20GA-220D3.3 | ±3.3 | ±3.03 | 20 | 75 | ||
| ZXA20GA-220D05 | ±5 | ±2 | 20 | 78 | ||
| ZXA20GA-220D15 | ±15 | ±0.67 | 20 | 82 | ||
| ZXA20GA-220D28 | ±28 | ±0.36 | 20 | 80 | ||
| ZXA20GA-220D48 | ±48 | ±0.21 | 20 | 82 | ||
| ZXA30GA-220D3.3 | ±3.3 | ±7.58 | 50 | 75 | ||
| ZXA30GA-220D05 | ±5 | ±3 | 30 | 78 | ||
| ZXA30GA-220D09 | ±9 | ±1.45 | 30 | 80 | ||
| ZXA30GA-220D24 | ±24 | ±0.625 | 30 | 78 | ||
| ZXA30GA-220D28 | ±28 | ±0.53 | 30 | 80 | ||
| ZXA30GA-220D48 | ±48 | ±0.31 | 30 | 82 |
1AOM496R)BG1SPDOY8.png)
