該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。
該系列產品特點：
1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：50-150W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能
| 輸入電壓 Vdc | 2：1或4：1 |
| 遙控特性 （正邏輯） |
遙控端接-Vin或低電平，禁止輸出 |
| 遙控端懸空或接高電平，正常工作 | |
| 遙控特性 （負邏輯，尾綴/P） |
遙控端接-Vin或低電平，正常工作 |
| 遙控端懸空或接高電平，禁止輸出 | |
| 輸出電壓精度 % | ±1 |
| 電壓調節 %Vo | ±10 |
| 負載調整率 % | ±0.5 |
| 電壓調整率 % | ±0.2 |
| 動態響應 （過沖/恢復時間） |
±4%Vo/400us |
| 紋波/噪聲（mV） | Vo≤5Vdc：50 |
| Vo≥12Vdc：150 | |
| 工作殼溫 | -40℃ - +100℃ |
| 開關頻率KHz | 300 |
| 短路保護 | 長期短路自恢復 |
| 隔離耐壓 | 輸入-輸出：1500Vdc |
| 輸入-輸出：2250Vdc | |
| 輸入-殼：1500Vdc | |
| 輸入-殼：2250Vdc | |
| 輸出-殼：500Vdc | |
| MTBF | 2×106 |
| 安規要求 | GB 9254-2008 |
| 型號 | 輸入電壓Vdc | 輸出電壓Vdc | 輸出電流A | 效率 % | 容性能力UF |
| ZXD50SRH-36S05 | 36 18-75 |
5 | 10 | 87 | 10000 |
| ZXD50SRH-36S12 | 12 | 4.15 | 88 | 1000 | |
| ZXD50SRH-36S15 | 15 | 3.35 | 88 | 1000 | |
| ZXD50SRH-36S24 | 24 | 2.1 | 89 | 470 | |
| ZXD50SRH-36S48 | 48 | 1.04 | 88 | 470 | |
| ZXD50SRH-110S05 | 110 40-170 |
5 | 10 | 87 | 10000 |
| ZXD50SRH-110S12 | 12 | 4.15 | 88 | 1000 | |
| ZXD50SRH-110S15 | 15 | 3.35 | 88 | 1000 | |
| ZXD50SRH-110S24 | 24 | 2.1 | 89 | 470 | |
| ZXD50SRH-110S48 | 48 | 1.04 | 88 | 470 | |
| ZXD75SRH-24S05 | 18 9-36 |
5 | 15 | 87 | 10000 |
| ZXD75SRH--18S12 | 12 | 6.25 | 88 | 2200 | |
| ZXD75SRH--18S15 | 15 | 5 | 88 | 2200 | |
| ZXD75SRH--18S24 | 24 | 3.1 | 89 | 1000 | |
| ZXD75SRH--18S48 | 48 | 1.56 | 88 | 470 | |
| ZXD75SRH--110S5 | 110 40-170 |
5 | 15 | 87 | 10000 |
| ZXD75SRH--110S12 | 12 | 6.25 | 88 | 2200 | |
| ZXD75SRH--110S15 | 15 | 5 | 88 | 2200 | |
| ZXD75SRH--110S24 | 24 | 3.1 | 89 | 1000 | |
| ZXD75SRH--110S48 | 48 | 1.56 | 88 | 470 | |
| ZXD100SRH--18S05 | 18 9-36 |
5 | 20 | 87 | 10000 |
| ZXD100SRH--18S12 | 12 | 8.33 | 88 | 2200 | |
| ZXD100SRH--18S15 | 15 | 6.67 | 88 | 2200 | |
| ZXD100SRH--18S24 | 24 | 4.17 | 89 | 1000 | |
| ZXD100SRH--18S48 | 48 | 2.08 | 88 | 470 |

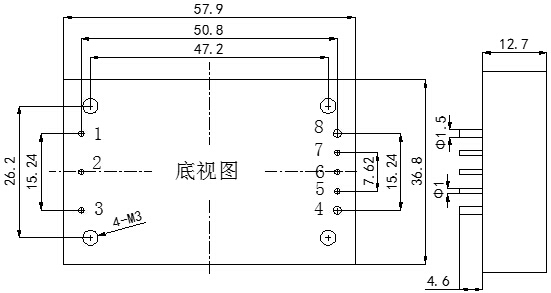

外形尺寸:
| 管腳 | 功能 | 描述 |
| 1 | -Vin | 輸入負 |
| 2 | CNT | 遙控端 |
| 3 | +Vin | 輸入正 |
| 4 | +Vo | 輸出正 |
| 5 | +S | 正補償 |
| 6 | TRIM | 輸出調節端 |
| 7 | -S | 負補償 |
| 8 | -Vo | 輸出負 |
