恒流充電模塊100W-200W

電源類型：便裝式模塊電源
規格型號：ZXD150K-540S28C
電源尺寸：139mmx88mmx27mm
輸入電壓：DC200V-800VDC
輸出電壓：DC12V/13.8V/24V/28V
輸出功率：100-200W

產品詳細

便裝式恒流充電模塊

產品特性：
□2:1寬電壓范圍、單路輸出
□外形尺寸139mmx88mmx27mm（可定制）
□小體積、高可靠性、典型效率88%
□金屬外殼，六面金屬屏蔽
□具有輸入過壓、欠壓保護、恒功率輸出、過溫保護等功能
□可實現遠程O(píng)N/OFF遙控、符合軍標低溫、高溫、震動、沖擊
□廣泛應用于鋰電池組（單）、鉛酸電池組（單）、LED燈、錳酸鋰電池等補充能量的場合
一、產品電氣性能參數

項目					參數				條件或標準
			最小值			額定值	最大值
輸入電壓范圍（ Vdc）			400			600	700
輸出電壓（ Vdc）		VO	+27.78			+28.00	+28.28
輸出電流（A）		VO	--			5.35	--	限流＜8A
備注：輸出電壓滿足給24V電池充電并給設備供電
輸出噪聲		＜3%Vo						20MHzBW
電壓精度		＜±1% Vo
輸入欠壓保護		輸入電壓低于360VDC不啟動，啟動后輸入電壓拉低到360VDC是電源關斷輸出
輸入過壓保護		有使用運放管理，觸發保護后需要關電重啟
輸出過壓保護		有使用運放管理，觸發保護后需要關電重啟
工作頻率		200KHZ
過流保護(A)		＞110%						額定輸入
輸出短路保護		有						自恢復
動態響應		400us
溫度系數		<+0.2%℃
過溫保護		有105℃						90℃降溫自恢復
電壓調整率		+0.2%
負載調整率		+0.5%						10%～100%負載變化
溫度變化率		+0.02%
效率				≥85%
工作環 境	工作殼溫			-40℃～+85℃
	儲存溫度			-55℃～+105℃
	工作濕度			10%RH～90%RH
	儲存濕度			5%RH～95%RH
安全性能	隔離耐壓			1500Vdc、持續時間1min（漏電流≤5mA）					輸入對輸出
				1500Vdc、持續時間1min（漏電流≤5mA）					輸入對外殼
				500Vdc、持續時間1min					輸出對外殼
	絕緣電阻			≥500MΩ

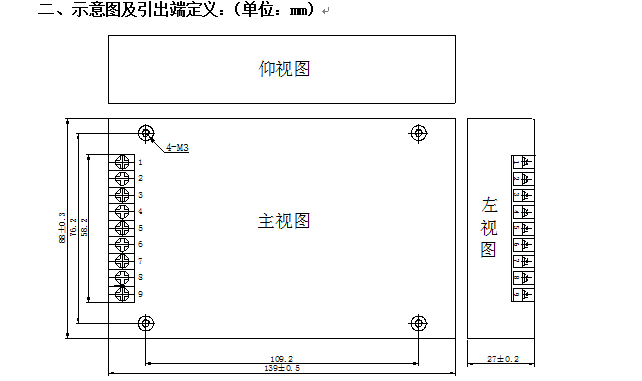

其它	外形尺寸( mm)			139×88×27（具體見附圖）
	冷卻方式			傳導散熱
